Popis

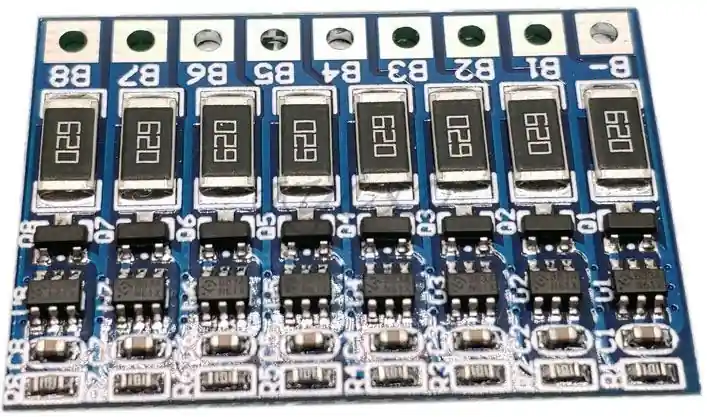

Popis produktu: Balancér pro 8 Li-Ion článků 18650, modul HX-JH-008
Balancér pro Li-Ion články s nabíjecím napětím 4,2V. Pokud svorkové napětí článku dosáhne 4,2V, začne balancér článek vybíjet proudem 66mA. Takto lze zajistit nabíjení článků, které ještě nedosáhly stavu plného nabití, tzn. jejich svorkové napětí ještě nedosahuje 4,2V. Tímto modulem lze balancovat 2-8článků.
Zapojení 8S:
B8+ + pól baterie
B7+ propojovací pól mezi baterii 7 a 8
B6+ propojovací pól mezi baterii 6 a 7
B5+ propojovací pól mezi baterii 5 a 6
B4+ propojovací pól mezi baterii 4 a 5
B3+ propojovací pól mezi baterii 3 a 4
B2+ úropojovací pól mezi baterii 2 a 3
B1+ Propojovací pól mezi baterii 1 a 2
B– pól baterie
